Obročasti senzorji bližine se običajno uporabljajo za zaznavanje majhnih predmetov, kot so majhne matice, jeklene kroglice, vzmeti, zakovice in pretrgane žice, kot tudi za štetje izdelkov, zaznavanje prisotnosti in druge aplikacije. Natančnost predmeta zaznavanja se razlikuje glede na material.

Izhod splošnega bližinskega stikala za zvonjenje lahko razdelimo na izhode NPN in PNP. NPN pomeni nizko izhodno raven (negativna napetost), PNP pa visoko izhodno raven (pozitivna napetost). NO pomeni normalno odprt, NC pa normalno zaprt.

Glavna značilnost

1. Visoka občutljivost: sposobnost natančnega zaznavanja majhnih fizičnih sprememb položaja.

2. Brez mehanske obrabe: ker ne vključuje fizičnega stika, ni težav z obrabo, stroški vzdrževanja pa so nizki.

3. Dolga življenjska doba: Zaradi preproste strukture in pomanjkanja gibljivih delov ima razmeroma dolgo življenjsko dobo.

4. Enostaven za namestitev: po potrebi ga je mogoče enostavno namestiti na različne naprave, z močno prilagodljivostjo.

uporaba senzorja bližine zvonjenja

- Industrijska avtomatizacija: uporablja se za pozicioniranje objektov in štetje na tekočih trakovih.

- Proizvodnja strojev: Nadzor položaja obdelovalnih strojev ali ali je obdelovanec na mestu.

- Avtomobilska proizvodnja: Preverjanje pravilne postavitve komponent na tekočem traku.

- Logistično skladiščenje: upravlja shranjevanje in informacije o lokaciji blaga med prevozom.

- Gospodinjski aparati: zaznavanje odpiranja vrat opreme, kot so pralni stroji in mikrovalovne pečice.

Načelo delovanja in značilnosti senzorja bližine Ring

Načelo delovanja obročastega kapacitivnega bližinskega stikala temelji na učinku kapacitivnosti. Ko se noben predmet ne približa, je vrednost kapacitivnosti med obema elektrodama fiksna. Ko prevodni predmet vstopi v območje električnega polja kondenzatorskih plošč, spremeni efektivno razdaljo med elektrodama, kar povzroči spremembo vrednosti kapacitivnosti. To spremembo bo zaznalo notranje elektronsko vezje in jo pretvorilo v izhodni signal stikala, kar bo omogočilo zaznavanje in nadzor predmeta.

pogosta vprašanja

V: Kakšne so prednosti kapacitivnega obročnega senzorja bližine?

A: 1. Dobra temperaturna stabilnost

Vrednost kapacitivnosti kapacitivnih senzorjev je na splošno neodvisna od materiala elektrode, kar je ugodno za izbiro materialov z nizkimi temperaturnimi koeficienti. Vendar ima zaradi minimalnega proizvajanja toplote majhen vpliv na stabilnost. Senzor upora ima poškodbe bakra, ki lahko zlahka ustvarijo toploto in povzročijo odmik ničle.

2. Enostavna struktura

Induktivni senzorji imajo preprosto zgradbo, enostavni za izdelavo in zagotavljajo visoko natančnost. Lahko so zelo kompaktni, da dosežejo določene posebne mere; Sposobnost dela v težkih okoljih, kot so visoke temperature, močno sevanje in močna magnetna polja, zmožnost prenesti znatne temperaturne spremembe, visok pritisk, močne udarce, preobremenitev itd.; Izmeri lahko ultra-visoko temperaturo in nizko tlačno razliko ter meri magnetno delo.

3. Dober dinamični odziv

Induktivni senzorji zahtevajo zelo malo energije zaradi majhne elektrostatične privlačnosti med naelektrenimi ploščami, njihovi premični deli pa so lahko zelo majhni in tanki, kar ima za posledico lahko zasnovo. Zato je njihova naravna frekvenca visoka, dinamični odzivni čas kratek in lahko delujejo na frekvencah več megahercev, zaradi česar so posebej primerni za dinamično merjenje. Zaradi nizke dielektrične izgube se lahko napaja pri višjih frekvencah, kar ima za posledico visoko delovno frekvenco sistema. Uporablja se lahko za merjenje parametrov, ki se hitro spreminjajo.

4. Lahko se meri-brezkontaktno in ima visoko občutljivost

Brez{0}}brezkontaktno merjenje vibracij ali ekscentričnosti vrtečih se gredi, radialne zračnosti majhnih krogličnih ležajev itd. Ko se uporablja brez{2}}kontaktno merjenje, ima kapacitivni obročni senzor bližine učinek povprečenja, kar lahko zmanjša vpliv hrapavosti površine obdelovanca in drugih dejavnikov na meritev.

Priljubljena oznake: obročni senzor bližine, proizvajalci, dobavitelji, tovarna obročnih senzorjev bližine

Senzor bližine zvonjenja

Model

NPN ŠT

GPC-D06NO

GPC-D08NO

GPC-D10ŠT

GPC-D12NO

GPC-D15NO

GPC-D08NO

GPC-D10ŠT

GPC-D12NO

GPC-D15NO

GPC-D19NO

GPC-D22NO

GPC-D25NO

GPC-D30NO

GPC-D35NO

GPC-D44NO

NPN NC

GPC-D06NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D08NC

GPC-D10NC

GPC-D12NC

GPC-D15NC

GPC-D19NC

GPC-D22NC

GPC-D25NC

GPC-D30NC

GPC-D35NC

GPC-D44NC

PNP ŠT

GPC-D06PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D08PO

GPC-D10PO

GPC-D12PO

GPC-D15PO

GPC-D19PO

GPC-D22PO

GPC-D25PO

GPC-D30PO

GPC-D35PO

GPC-D44PO

PNP NC

GPC-D06PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D08PC

GPC-D10PC

GPC-D12PC

GPC-D15PC

GPC-D19PC

GPC-D22PC

GPC-D25PC

GPC-D30PC

GPC-D35PC

GPC-D44PC

Odprtina zaznavanja

5 mm

8 mm

10 mm

12 mm

15 mm

8 mm

10 mm

12 mm

15 mm

19 mm

22 mm

25 mm

30 mm

35 mm

44 mm

Minimalni predmet zaznavanja

1,2 mm

1,5 mm

2,5 mm

3,5 mm

1,5 mm

2,5 mm

3,5 mm

5,5 mm

6,5 mm

9,5 mm

11,5 mm

13,5 mm

15,5 mm

Temperatura okolja

Med delovanjem: -25-70 stopinj (brez zmrzovanja, brez kondenzacije)

Razsvetljava zaslona

Indikatorska lučka (rdeča)

Zaznavanje predmetov

Magnetne kovine (ne-magnetne kovine imajo krajše razdalje zaznavanja, glejte katalog »Podatki o značilnostih«)

Nastavitev občutljivosti

Več{0}}natančni potenciometer

Metoda odkrivanja

Prosti pad ali pihanje zraka

Širitev pulza

Vgrajen-fiksni podaljšek impulza 150 ms

Odzivni čas

0,5 ms spodaj

Napajalna napetost

DC12~24V valovanje (P-P) manj kot 10% (DC10~30V)

Nadzorni izhod

Tok obremenitve je manjši od 200 mA (preostala konstantna napetost je manjša od 1 V)

Tok uhajanja

0,8 mA spodaj

Zaščitno vezje

Prenapetostno zaščitno vezje|zaščita kratkega stika zaščita pred obratno polarnostjo

Stopnja zaščite

IP67

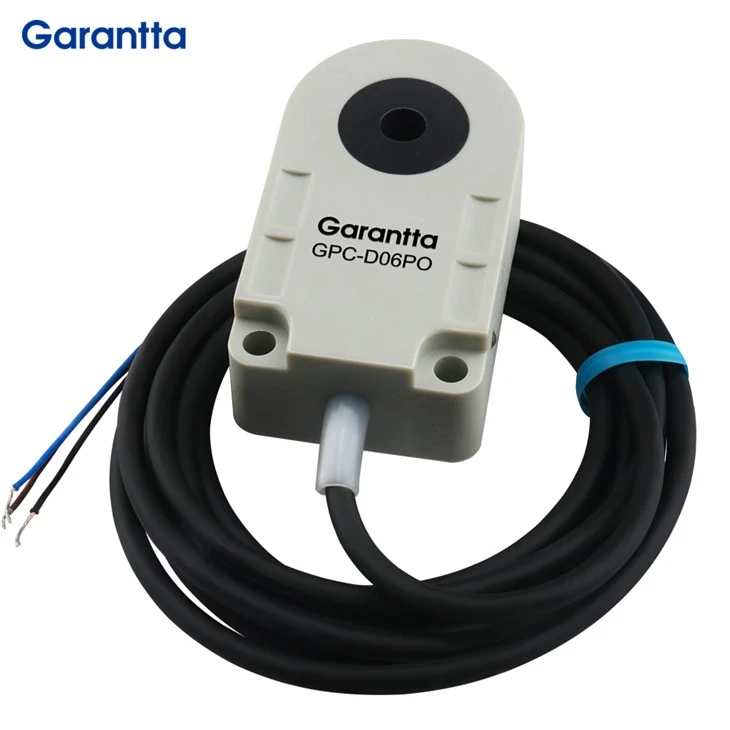

Ring proximity sensor 1

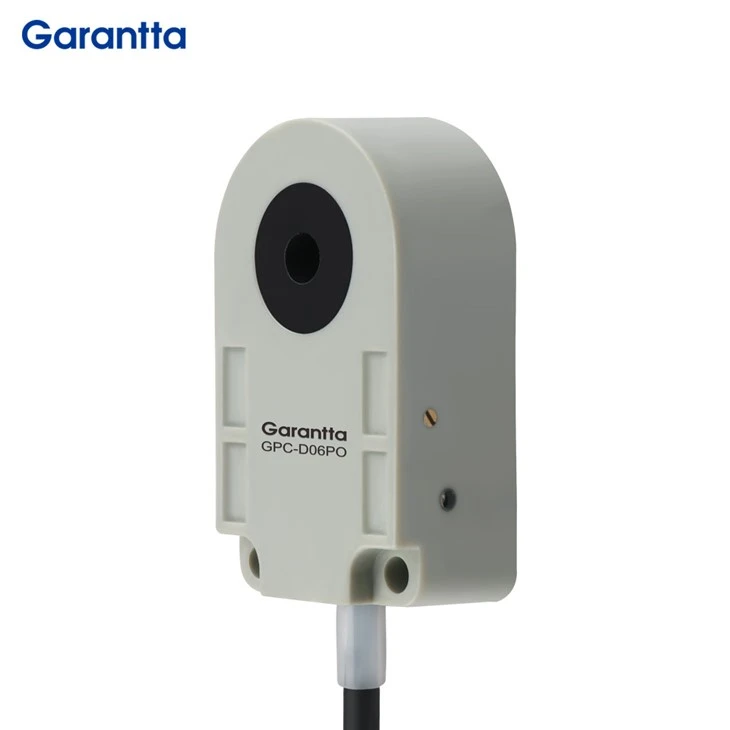

Ring proximity sensor 2
