Ploščati kapacitivni senzor

Ploščati kapacitivni senzor je brez{0}}kontaktni senzor, ki uporablja ploščato strukturo in zaznava predmete na podlagi principa spremembe kapacitivnosti. Njegova ravna oblika (običajno tanka, s pravokotno ali kvadratno površino za zaznavanje) omogoča namestitev na-prostorsko omejena mesta, kot so reže za opremo, stranice tekočega traku itd. Ta struktura ne le prihrani prostor za namestitev, ampak tudi omogoča, da je površina za zaznavanje bližje ciljnemu predmetu, kar izboljša stabilnost zaznavanja.

Po načelu zaznavanja je znotraj senzorja plošča kondenzatorja. Ko se predmet (kovinski ali nekovinski) približa površini zaznavanja, se med predmetom in ploščo oblikuje kondenzator, ki povzroči spremembo vrednosti kapacitivnosti senzorja. Senzor ugotovi, ali predmet obstaja, tako da zazna to spremembo kapacitivnosti, nato pa odda ustrezen preklopni signal.

Glede na vrsto izhoda se ploščati kapacitivni senzorji delijo tudi na NPN in PNP, ki so prilagojeni različnim tipom vhodov krmilnega sistema. Njegova razdalja zaznavanja je običajno nastavljiva, uporabniki pa lahko nastavijo ustrezno območje zaznavanja z gumbom ali vklopijo senzor glede na dejanske potrebe, da se izognejo lažnemu sproženju.

1. Stabilno delovanje, širok obseg uporabe, ekonomičnost in vzdržljivost

2. Občutljiv odziv, vgrajen-inteligentni senzorski čip, hiter frekvenčni odziv, močna zaščita-od motenj in zanesljivo delovanje

3. Odlična žica, močna in vzdržljiva, z uporabo standardnega PVC kabla z dobro prevodnostjo. Vsi indikatorji so opravili stroge teste zanesljivosti, dolžino žice pa je mogoče prilagoditi.

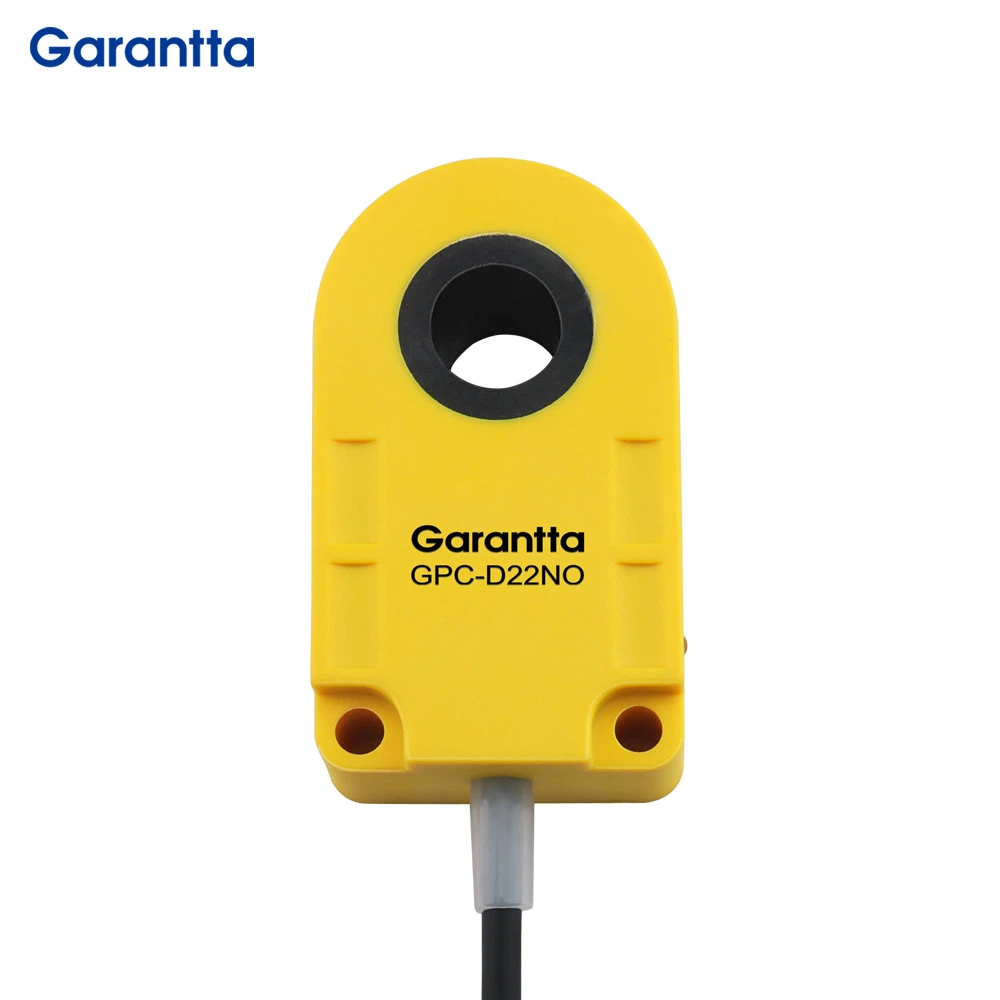

4. Ploščati kapacitivni senzor Garantta s čvrstim ohišjem, zanesljiva kakovost, material ohišja ABS, lep videz, trden in zanesljiv, odporen-na korozijo, dolga življenjska doba izdelka

1. Dobra temperaturna stabilnost

Vrednost kapacitivnosti kapacitivnih senzorjev je na splošno neodvisna od materiala elektrode, kar je ugodno za izbiro materialov z nizkimi temperaturnimi koeficienti. Vendar ima zaradi minimalnega proizvajanja toplote majhen vpliv na stabilnost. Senzor upora ima bakrene poškodbe, ki zlahka povzročijo toploto in ničelni odmik.

2. Enostavna struktura

Ploščati kapacitivni senzorji imajo preprosto zgradbo, enostavni za izdelavo in zagotavljajo visoko natančnost. Lahko so zelo kompaktni, da dosežejo določene posebne mere; Sposobnost dela v težkih okoljih, kot so visoke temperature, močno sevanje in močna magnetna polja, zmožnost prenesti znatne temperaturne spremembe, visok pritisk, močne udarce, preobremenitev itd.; Izmeri lahko ultra-visoko temperaturo in nizko tlačno razliko ter meri magnetno delo.

3. Dober dinamični odziv

Induktivni senzorji zahtevajo zelo malo energije zaradi majhne elektrostatične privlačnosti med naelektrenimi ploščami, njihovi premični deli pa so lahko zelo majhni in tanki, kar ima za posledico lahko zasnovo. Zato je njihova naravna frekvenca visoka, dinamični odzivni čas kratek in lahko delujejo na frekvencah več megahercev, zaradi česar so posebej primerni za dinamično merjenje. Zaradi nizke dielektrične izgube se lahko napaja pri višjih frekvencah, kar ima za posledico visoko delovno frekvenco sistema. Uporablja se lahko za merjenje parametrov, ki se hitro spreminjajo.

4. Lahko se meri-brezkontaktno in ima visoko občutljivost

Brez{0}}brezkontaktno merjenje vibracij ali ekscentričnosti vrtečih se gredi, radialne zračnosti majhnih krogličnih ležajev itd. Ko se uporablja brez{2}}kontaktno merjenje, imajo ploščati kapacitivni senzorji učinek povprečenja, kar lahko zmanjša vpliv hrapavosti površine obdelovanca in drugih dejavnikov na meritev.

V: Katere so glavne prednosti ploščatih kapacitivnih senzorjev bližine v primerjavi s standardnimi cilindričnimi senzorji?

Glavna prednost ploščatih kapacitivnih senzorjev bližine je njihova ultra-tanka oblika, zaradi česar so idealni za aplikacije z omejenim prostorom za namestitev. Zaradi velike in enotne zaznavne površine so bolj občutljivi in ​​stabilni pri zaznavanju velikih predmetov (kot so sveži papirja, lesene deske ali posode s tekočino). Poleg tega ravna struktura običajno ponuja širši obseg zaznavanja in je manj dovzetna za mehanske vibracije, zaradi česar je primerna za površinsko montažo ali vgrajeno namestitev.

V: Kako pri izbiri senzorja ugotovim, ali potrebujem kapacitivni ali induktivni senzor bližine?

To je najbolj pomembno vprašanje izbire. Glavna razlika je v zaznanem predmetu:

Kapacitivni senzorji: zaznajo lahko skoraj vse predmete (kovine, nekovine, tekočine, prah in človeško telo). Če morate zaznati plastične steklenice, steklene plošče, kartonske škatle, les, nivoje tekočine ali zrnate materiale, izberite kapacitivni senzor.

Induktivni senzorji: zaznajo samo kovinske predmete. Pri zaznavanju kovin so običajno bolj natančni in stabilni ter nanje praktično ne vplivajo ne-kovinske moteče snovi (kot sta vlaga in prah).

Preprosto pravilo: Samo zaznavanje kovin → izberite induktivno; zaznavanje nekovin ali več materialov → izberite kapacitivno. Ploščati kapacitivni senzorji so zaradi svoje velike zaznavne površine še posebej primerni za zaznavanje velikih nekovinskih predmetov ali za zaznavanje skozi stene posode.

V: Ali se lahko ploščati kapacitivni senzorji uporabljajo za zaznavanje nivoja tekočine v posodah v prehrambeni ali kemični industriji? Kakšne so posebne zahteve?

Da, to je eden njegovih ugodnih scenarijev uporabe. Skozi steno posode lahko zazna prisotnost/nivo tekočin ali materialov v nekovinskih posodah (kot so plastični ali stekleni kozarci).

Posebne zahteve:

Združljivost materiala: Material senzorske površine senzorja (običajno PBT ali nerjavno jeklo) mora biti odporen na čistilna sredstva, jedke tekočine ali brizganje hrane na terenu. Njegovo stopnjo zaščite (IP ocena) je treba potrditi.

Debelina stene posode: Debelina stene posode mora biti znotraj "zmožnosti prodora" senzorja. Različni modeli imajo različne zmogljivosti prodiranja; glejte specifikacije. Prekomerna debelina stene povzroči nezmožnost zaznavanja ali izjemno nizko občutljivost.

Namestitev in pritrditev: Senzor mora biti tesno in enakomerno pritrjen na zunanjo steno posode, brez zračnih rež. Za pritrditev-so običajno potrebni montažni nosilci ali lepila, odporna proti koroziji, zunanja površina stene posode pa mora biti čista in ravna.
